Localize referências
Veja lugares e equipamentos com potencial de atrair deslocamentos.

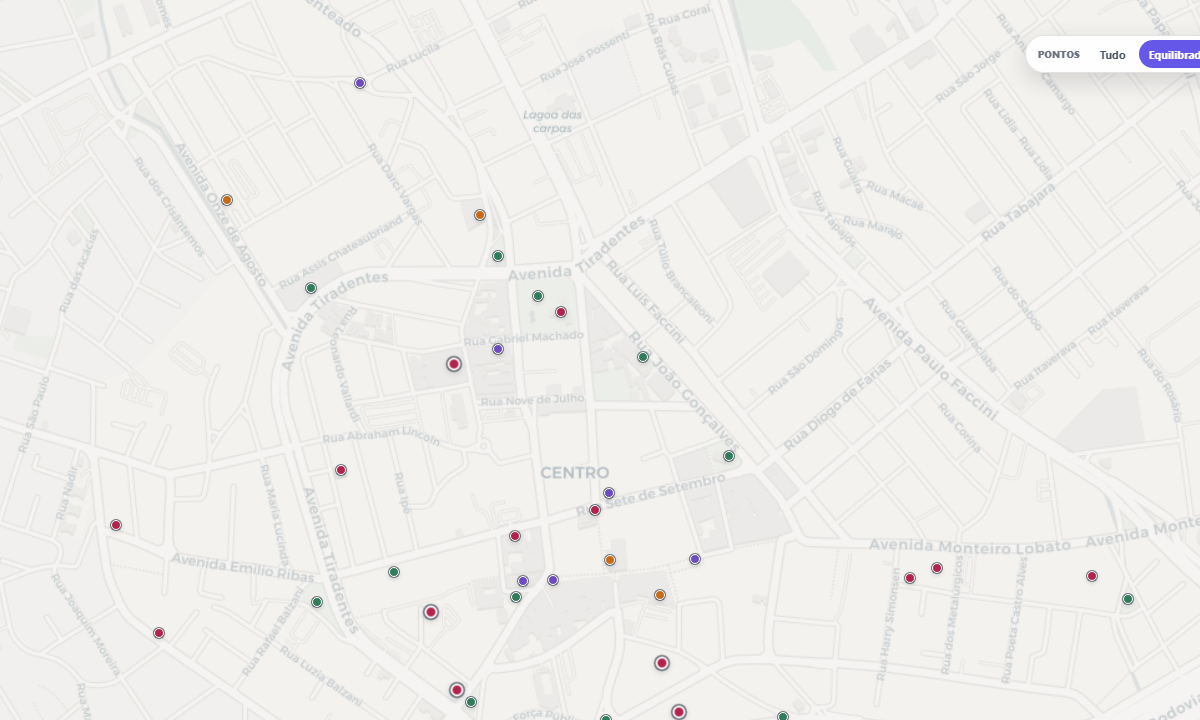

Mapa de pontos nodais
Mapa de pontos nodais
Localize estações, equipamentos e lugares de referência que podem funcionar como pontos de atração ou conexão. Organize uma leitura preliminar das centralidades do território.
Ferramenta disponível no navegador. A cobertura depende dos dados disponíveis para cada localidade.
- Estações
- Equipamentos
- Lugares de referência
- Centralidades potenciais
Leitura urbana
Encontre referências que concentram atividades
Uma área pode ter muitos pontos de interesse, mas poucos realmente ajudam a explicar seus fluxos e centralidades.
Compare concentrações
Observe agrupamentos que merecem investigação de uso e fluxo.
Oriente o diagnóstico
Defina pontos prioritários para pesquisa, observação e trabalho de campo.
Conteúdo do mapa
Elementos que podem apoiar a leitura nodal
A seleção depende dos lugares e equipamentos cadastrados nas bases cartográficas para a área.
EstaçõesTerminaisEquipamentos públicosComércio e serviçosPraçasMarcos urbanos
Passo a passo
Como fazer o mapa de pontos nodais
O fluxo reúne referências disponíveis sem substituir a análise de fluxos e intensidade de uso.
Defina a área
Busque o bairro ou região que deseja analisar.
Selecione “Pontos nodais”
Ative os lugares e centralidades potenciais encontrados.
Analise o resultado
Confirme importância, uso e movimento com dados locais e observação de campo.
Aplicações
Quando usar este mapa
A leitura ajuda a formular hipóteses sobre centralidade, encontro e atração urbana.
Diagnóstico urbano
Reconheça pontos que organizam atividades e deslocamentos.
Análise de entorno
Observe referências próximas à área de intervenção.
Trabalho de campo
Escolha locais prioritários para contagens e observações.
Fonte e limitações
Fontes e interpretação dos pontos
A camada utiliza referências do OpenStreetMap e da Overture, cuja cobertura varia conforme a localidade.
Representação preliminar: um ponto cadastrado não é automaticamente uma centralidade urbana. Importância, fluxo, permanência e área de influência precisam ser verificados com outros dados.
Como investigar centralidades e lugares de conexão
Pontos nodais ajudam a investigar lugares onde atividades e conexões se encontram. Observe a relação entre destinos, equipamentos e redes de deslocamento antes de interpretar um local como centralidade.
Um conjunto de estabelecimentos cadastrados indica presença de registros na fonte, e não uma medição de pessoas, viagens ou faturamento. Confira categorias, duplicidades e atualização para não confundir densidade cadastral com intensidade de uso.
Use a leitura para escolher locais de observação ou comparar setores. A centralidade pode variar com a escala e o horário; uma conclusão sobre seu funcionamento precisa de evidência adicional.
Relacionar nós e equipamentos. Relacionar nós e redes de mobilidade.
Guia revisado em pela equipe do Traçado Map.
O que conferir antes de apresentar
- Confira categorias e possíveis registros duplicados.
- Diferencie potencial de atração e movimento observado.
- Declare escala e finalidade da investigação de centralidade.
Registre a fonte, a data conhecida, a referência espacial e as limitações dos dados utilizados. Nas opções de importação disponíveis, você obtém e adiciona seus arquivos locais; não há garantia de inventário completo para todas as cidades. Consulte a orientação sobre dados locais e metadados.
Como continuar o trabalho em CAD ou GIS
Use PNG ou PDF para apresentar a composição. O SVG da prancha permite editar textos, legenda e composição em um editor vetorial; o mapa incorporado permanece uma imagem.
Nas camadas vetoriais compatíveis, o DXF leva geometrias 2D por categoria ao CAD; ele não inclui a composição da prancha. O GeoPackage leva vetores, atributos e metadados ao GIS. A disponibilidade depende do mapa selecionado.
Confira qual formato de exportação escolher e o que ele preserva antes de levar o resultado para Illustrator, AutoCAD ou QGIS.
Criar e organizar meu mapaDúvidas frequentes
Perguntas sobre pontos nodais
Entenda o escopo da camada, suas fontes e os usos recomendados.
O mapa de pontos nodais mede circulação de pessoas?
Não. A distribuição de registros permite investigar potencial de atração e conexão. Contagens, pesquisas e períodos de observação são necessários para medir circulação.
O que é um ponto nodal urbano?
É uma referência que pode concentrar encontros, atividades ou conexões, como estações, praças e equipamentos.
Todo ponto mostrado é uma centralidade?
Não. O mapa indica referências potenciais e a relevância deve ser verificada com uso, fluxo e contexto local.
O mapa mede movimento de pessoas?
Não. Ele não utiliza contagens de pedestres, passageiros ou veículos.
Quais fontes são utilizadas?
OpenStreetMap e Overture, com cobertura e atualização variáveis.
O resultado substitui trabalho de campo?
Não. A observação local é essencial para confirmar intensidade, horários e funções de cada ponto.
