Localize condicionantes
Veja cursos d’água, encostas e áreas úmidas registradas.
Referências físicas para topografia

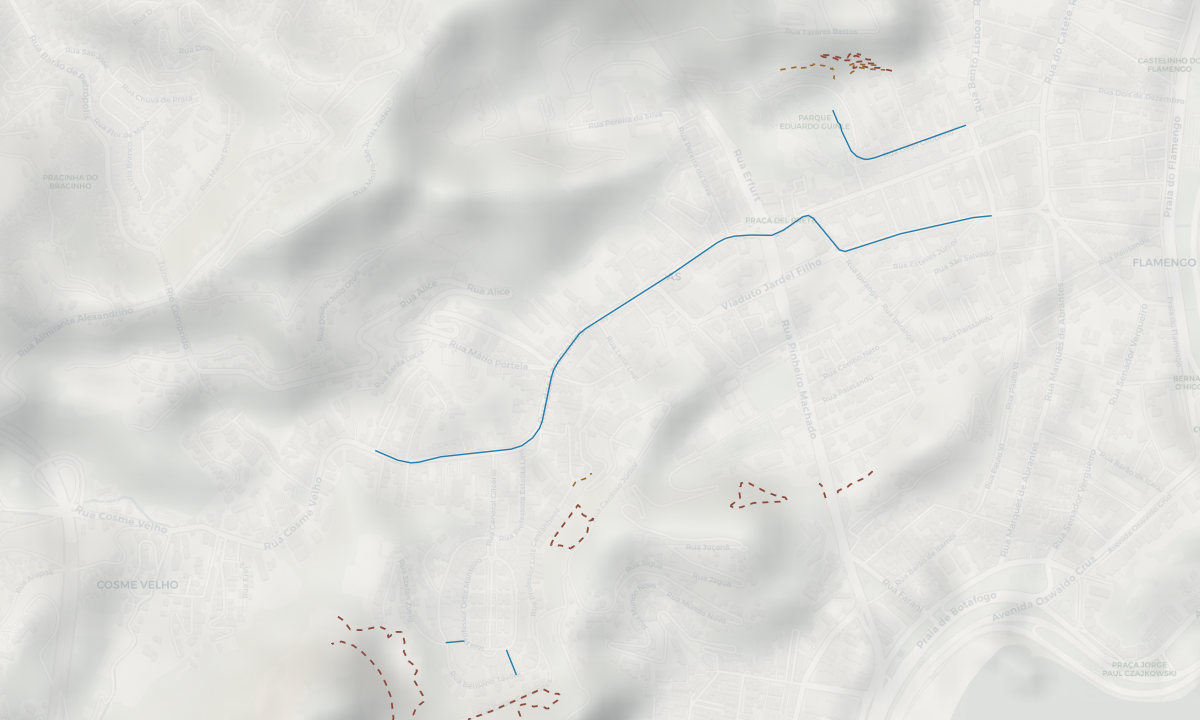

Mapa de topografia e declividade
Visualize classes de declividade derivadas de um modelo digital de elevação e referências físicas cadastradas. Confira a fonte, a resolução e as limitações antes de usar o relevo em um estudo.
Ferramenta disponível no navegador. A cobertura depende dos dados disponíveis para cada localidade.
- Encostas mapeadas
- Drenagem
- Áreas úmidas
- Obras de terra
Leitura urbana
Comece a leitura física do território
A forma do terreno condiciona acessos, drenagem e implantação. Reunir referências visíveis ajuda a direcionar estudos mais precisos.
Planeje o aprofundamento
Identifique setores que exigem dados altimétricos e análise técnica.
Contextualize projetos
Inclua referências físicas na leitura preliminar do entorno.
Conteúdo do mapa
Referências físicas que podem aparecer
A leitura combina referências físicas cadastradas com um raster de declividade derivado de um modelo digital de elevação. O nível de detalhe depende da resolução da fonte.
EncostasCristas e picosTaludesCursos d’águaÁreas úmidasPlanícies fluviais
Passo a passo
Como fazer a leitura topográfica preliminar
O fluxo reúne condicionantes físicos sem substituir levantamento ou modelo digital de terreno.
Defina a área
Busque o bairro ou região que deseja estudar.
Selecione “Topografia e declividade”
Ative a leitura do relevo e confira as classes de declividade da legenda.
Analise o resultado
Consulte curvas de nível, MDT, levantamento e estudos geotécnicos.
Aplicações
Quando usar este mapa
A leitura ajuda a preparar perguntas sobre relevo, drenagem e implantação.
Estudos preliminares
Reconheça condicionantes antes de análises detalhadas.
Contexto de projeto
Observe referências físicas próximas à intervenção.
Planejamento de campo
Priorize setores que precisam de levantamento e vistoria.
Fonte e limitações
Fonte e precisão topográfica
A camada utiliza referências do OpenStreetMap e da Overture, com cobertura variável por localidade.
Representação preliminar: a declividade em porcentagem é derivada de um modelo digital de elevação e tem uso preliminar. O mapa não fornece cotas de levantamento, perfis técnicos ou curvas de nível para projeto executivo.
Relevo, declividade e escala do estudo
Declividade descreve a variação da elevação em relação à distância horizontal. Confira a unidade da legenda: porcentagem e graus expressam a inclinação de formas diferentes e não devem ser comparados como se fossem a mesma medida.
A leitura depende da fonte de elevação, da resolução e do processamento. Detalhes menores que a resolução da base podem não ser representados; a aparência de uma área plana no mapa não comprova nivelamento no terreno.
No fluxo de exportação, o GeoTIFF de declividade permite continuar a análise raster no GIS. Preserve sua referência espacial e metadados e confirme a adequação da base à escala do trabalho. O resultado é preliminar e não substitui levantamento topográfico para projeto ou obra.
Relacionar relevo e investigação preliminar de risco. Relacionar relevo e forma urbana.
Guia revisado em pela equipe do Traçado Map.
O que conferir antes de apresentar
- Confira unidade, fonte e resolução do raster.
- Não utilize o nível de zoom como evidência de precisão altimétrica.
- Preserve a referência espacial e os metadados na continuidade no GIS.
Registre a fonte, a data conhecida, a referência espacial e as limitações dos dados utilizados. Nas opções de importação disponíveis, você obtém e adiciona seus arquivos locais; não há garantia de inventário completo para todas as cidades. Consulte a orientação sobre dados locais e metadados.
Como continuar o trabalho em CAD ou GIS
Use PNG ou PDF para apresentar a composição. O SVG da prancha permite editar textos, legenda e composição em um editor vetorial; o mapa incorporado permanece uma imagem.
Para continuar a análise de declividade no GIS, use o GeoTIFF disponível nesse mapa. O raster numérico mantém referência espacial e metadados; ele não se transforma em curvas vetoriais ou em um levantamento topográfico.
Confira qual formato de exportação escolher e o que ele preserva antes de levar o resultado para Illustrator, AutoCAD ou QGIS.
Criar e organizar meu mapaDúvidas frequentes
Perguntas sobre topografia e declividade
Entenda o escopo da camada, suas fontes e os usos recomendados.
A declividade em porcentagem equivale à inclinação em graus?
Não. São unidades diferentes. Confira a unidade na legenda e converta com um método adequado quando precisar comparar bases; não aplique os mesmos limites numéricos diretamente.
O mapa mostra curvas de nível?
O mapa não produz curvas de nível para levantamento. Ele apresenta uma leitura preliminar de declividade derivada de um modelo digital de elevação e referências físicas cadastradas.
É possível medir a declividade do terreno?
A camada calcula classes de declividade em porcentagem a partir de um modelo digital de elevação. A precisão depende da fonte e da resolução; o resultado não substitui levantamento altimétrico.
Quais elementos podem aparecer?
Classes de declividade e referências físicas cadastradas, conforme os dados disponíveis na área.
Quais fontes são utilizadas?
O relevo utiliza um modelo digital de elevação em tiles Terrarium. Referências cadastrais podem vir de bases abertas; confira os metadados e as limitações do resultado.
O resultado serve para projeto executivo?
Não. Projeto exige levantamento topográfico, referências de nível e análises técnicas compatíveis.
